Fernsteuerung für meine Canon EOS 1000D:

Im Herbst des Jahres 2008 hatte ich mir eine EOS 1000D von Canon zugelegt. Da diese ohne externe Ansteuerung nur 30 Sekunden am Stück belichten kann, musste ein externer Auslöser her. Die Suche nach dem Schaltplan eines einfachen, manuellen Canon-Fernauslösers ergab, dass die Schaltung mit zwei Tastern und einem 2,5mm Klinkenstecker sehr einfach aufgebaut ist. Sofort kam mir der Gedanke, dass man da auch gleich eine automatische Zeitsteuerung bauen könnte. Als Elektromeister kam mir sofort die Idee, ein Multifunktionszeitrelais für diese Zwecke einzubinden.

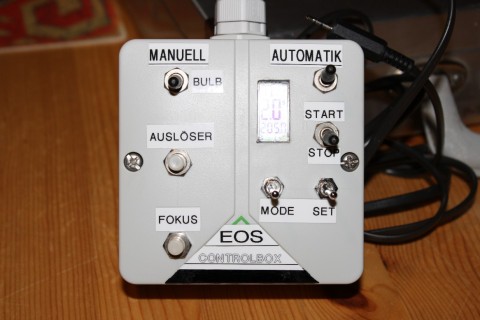

Die von mir „EOS Controlbox“ getaufte Kiste ist dabei in zwei Sektionen aufgeteilt. Die linke „manuelle“ Sektion, bestehend aus den Schaltern „BULB“ für Langzeitbelichtung (es wird so lange belichtet, wie der Schalter umgelegt wird), dem Taster „AUSLÖSER“ (wird dieser gedrückt fokussiert die EOS und macht entsprechend der Kameraeinstellung ein Foto) und dem Taster „FOKUS“ (entspricht halb durchgedrücktem Auslöser an der EOS) ist die altbekannte manuelle Schaltung, die auch mehrfach im Internet zu finden ist.

Zusätzlich habe ich für meinen Fernauslöser dann noch eine „Automatik“-Sektion gebastelt, welche im Kern aus einem digitalen Multifunktionsrelais vom Typ DMZ12-8..230V UC des Herstellers Eltako besteht.

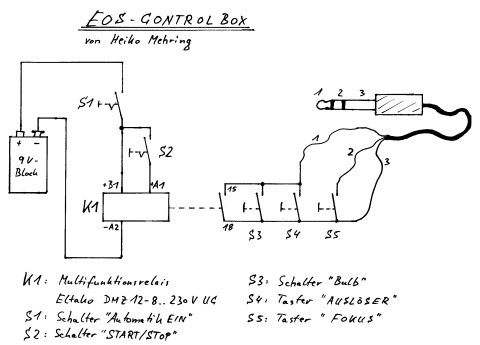

Hier die Schaltung, die ich mir für meine „EOS-Controlbox“ ausgedacht habe:

Die Bedienelemente für die Automatik:
– Ein Schalter direkt unter der Beschriftung „AUTOMATIK“, mit dem die Schaltung um das Multifunktionsrelais erst einmal aktiviert wird. D.h. nach Umlegen dieses Schalters wird das Relais mit einer 9Volt-Blockbatterie mit Strom versorgt.
– Darunter befindet sich der Schalter „START-STOP“. Wird dieser in Richtung Start umgelegt läuft ein zuvor festgelegtes, zyklisches Zeitsteuerungsprogramm ab – der Relaisausgang (Schließerkontakt) liegt dann parallel zum „BULB“-Schalter, d.h. das Multifunktionsrelais bestimmt nun wann, und wenn die Kamera-Belichtungszeit auf „Bulb“ gestellt ist auch, wie lange belichtet wird. Und da der zeitliche Ablauf je nach Programm bei diesem Multifunktionsrelais zyklisch ist, wird dies auch solange wiederholt, bis der „START-STOP“-Schalter wieder in die Stellung Stop gebracht wird.
– Mittels der beiden Taster „MODE“ und „SET“ wird die Parametrierung des Zeitrelais durchgeführt.

Das Multifunktionsrelais verfügt über 18 Verschiedene Schaltungsmodi, wobei hier der Modus „TI – Taktgeber mit Impuls beginnend“ am interessantesten ist. Die Impuls- und die Pausendauer können dabei separat im Bereich von 0,1 bis 9,9 oder 1 bis 99 Sekunden, Minuten oder Stunden eingestellt werde. Somit wäre z.B. möglich, dass nach dem Starten des Ablaufs die EOS (im Bulb-Modus) fünf Minuten belichtet, dann 5 Sekunden Pause macht dann wieder 5 Minuten belichtet, wieder 5 Sekunden Pause usw. … Oder wenn ich eine Animation des „wandernden“ Sternenhimmels (EOS im Bulbmodus auf Fotostativ mit z.B. irgend einem erdgebundenen Objekt zusammen mit dem Sternenhimmel) machen möchte, dann stelle ich das Relais so ein, dass z.B. jede Minute eine 20 Sekunden-Belichtung durchgeführt wird. Dies starte ich einmal mit dem „START-STOP“-Schalter und beende es ein paar Stunden später wieder mit dem gleichen Schalter.

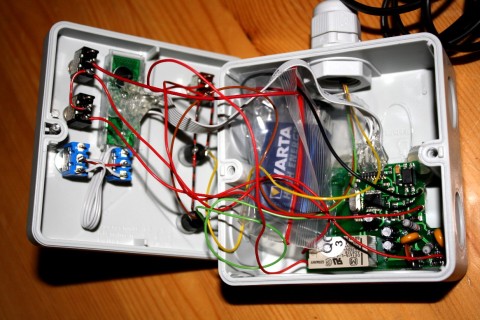

Hier noch ein Blick ins (unaufgeräumte) Innere der „EOS Controlbox“:

Das schwierigste bei der Realisierung dieser Box, war der Umbau des eigentlich für den Verteilungseinbau vorgesehenen Multifunktionsrelais. Dafür habe ich es komplett zerlegt, die Displayplatine in den Deckel der „EOS Controlbox“ und die Hauptplatine mit den Anschlüssen im Gehäuseboden der Abzweigdose eingeklebt. Die Schraubanschlüsse wurden entfernt und die Drähte der Bedienelemente direkt an die Platine angelötet. Das Multifunktionsrelais wird normalerweise über zwei unterhalb des Displays angebrachte Minitaster programmiert, wobei diese Taster so klein sind, dass sie nur mit einem dünnen Gegenstand (z.B. einer Kugelschreibermine) bedient werden können. Diese Minitaster habe ich durch zwei Einbau-Kipptaster ersetzt („MODE“ und „SET“) und deren Anschlussdrähte direkt an die Displayplatine angelötet. Da ich die normalerweise per Steckkontakte verbundene Display- und Hauptplatine, getrennt voneinander montiert habe, habe ich die beiden Platinen mittels einer Computer-Flachbandleitung (8 Adern) wieder elektrisch miteinander verbunden.

Die Schaltung funktioniert prima. Die Schaltung kann per 9V-Blockbatterie oder extern mit separater Anschlussleitung mit den 12V meiner mobilen Stromversorgung versorgt werden. Letzteres ist in kalten Winternächten zu bevorzugen, da ein frischer 9V-Block (in Abhängigkeit von Temperatur und Anzahl der gewünschten Auslösungen der Kamera) nur 2-3 Nächte durchhält.

Nachtrag 2026: Ich nutze die EOS-Controlbox schon länger nicht mehr, da es mittlerweile günstige (< 20,- €) und deutlich kompaktere Fernauslöser mit Zeitfunktionen von Drittanbietern zu kaufen gibt, was ich nach wenigen Jahren der Nutzung der EOS-Controlbox auch getan habe. Eine schöne Bastellösung war es trotzdem.
